探测绝缘性能式电气火灾监控探测器

第一节  产品简介

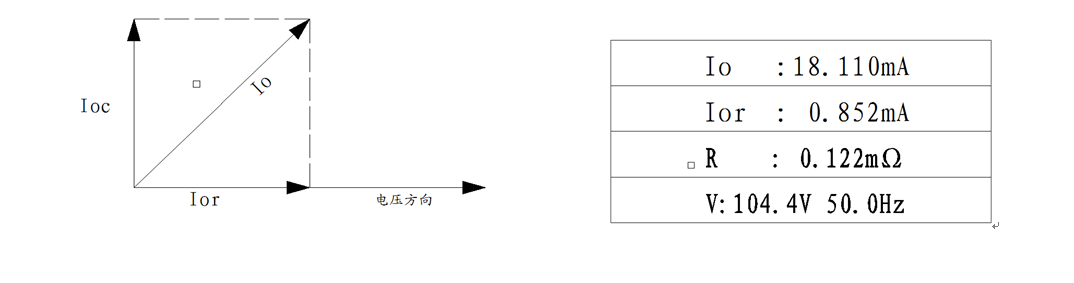

       为了用电安全和预防电气火灾，必须对低压配电系统的绝缘电阻进行检测，以判断配电系统的绝缘状态。以往的定期断电绝缘电阻检查方法已经过时，采用24小时在线监测绝缘已成主流。目前对建筑物配电系统进行的绝缘检测,主要以检测的剩余电流为判断依据，但这种方法存在很大的偏差,它不能真实的反映配电系统的绝缘状态,容易产生误报警。随着计算机、家用电器等电气电子设备的增加，利用剩余电流原理检测出的“漏电电流”，其实不是真正的漏电，它含有“容性分量泄漏电流”和“阻性分量漏电电流”， 剩余电流是二种分量的矢量和(见下图)，右为某单位的实测漏电值，Io为剩余电流值，Ior为阻性分量漏电，即真正的漏电值，R为换算的绝缘电阻值，可见,采用剩余电流来衡量“配电线路的漏电”，是不准确、不可靠的，线路的容性分量越大，误差越大。

       本装置是用检测配电线路的纯阻性漏电电流来实施漏电报警的。其漏电检测精度远高于剩余电流式监控探测器，是剩余电流式监控探测器的升级换代产品。

       本产品采用一种全新的漏电检测技术，使漏电检测发生了革命性变化。产品能从剩余电流中准确分离出代表绝缘性能的“电阻分量漏电”，滤除线路及各种设备而引起的“容性分量泄漏电流”， 以检测纯阻性漏电电流并实施漏电报警，检测精度、报警可靠性得到大幅度提高。

       安装使用阻性漏电式电气火灾监控探测器能有效预防因绝缘裂化产生的各种用电事故以及因接地故障产生漏电而引起的电气火灾。



       注1：所谓“容性分量泄漏电流”是指：即使电网没有接地故障，由于配电线路及设备对地分布电容的存在而引起的漏电电流。



       注2：所谓“阻性分量漏电”是指：由于电网因绝缘破坏而产生接地故障引起的漏电电流，它是引起各种事故及诱发电气火灾的真正元凶。

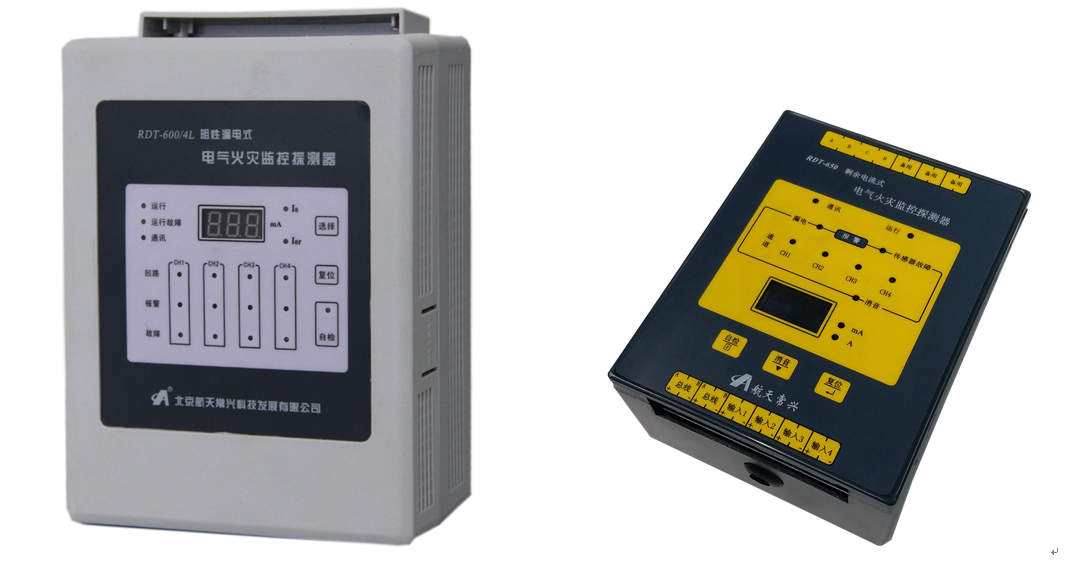

RDT-600/RDT-650型产品外观图

第二节 产品特点



■ 利用独特的检测技术，对低压配电线路因绝缘劣化而产生的阻性漏电电流进行精准检测，实现了真正意义上的漏电检测，更准确预警电气火灾隐患



■ 在线监测建筑物配电系统阻性漏电电流，配电线路绝缘状态一目了然！免去每年停电年检绝缘电阻的麻烦



■ 安装简单、使用方便，采用电流互感器提取漏电信号安全、可靠



■ 一台探测器可同时监测四条线缆,多台探测器与监控设备构成完整的电气火灾监控系统



■ 探测器采集数据同时可接入云平台大数据业务

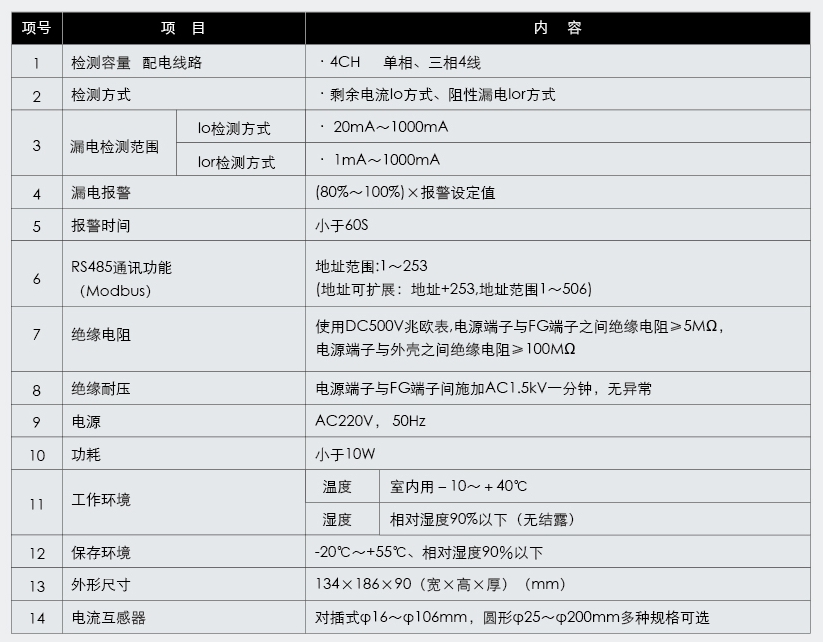

第三节 技术性能参数



●监测及报警状态

探测器监测低压电路的绝缘状态，当漏电值超过设定值时发出声光报警信号。

漏电报警时，漏电报警线路对应的报警指示灯、回路指示灯亮，数码管显示报警电流值。

多路同时报警时，装置自动切换显示报警线路及漏电值。



●显示功能

由7段数码管显示当前的漏电值。装置按以下的顺序显示：

数码管初始不点亮，操作选择键，由CH1 Io电流值→CH1 Ior电流值→CH2 Io电流值・・・

CH4 Io电流值→CH1 Io电流值→・・・。



第四节 监控系统构成



   探测器与触摸屏落地机DJ-800-CM、工业计算机DJ-800-PC监控设备构成电气火灾监控系统。监控设备可以与253台探测器相连，检测1-1012路配电线路。如下图

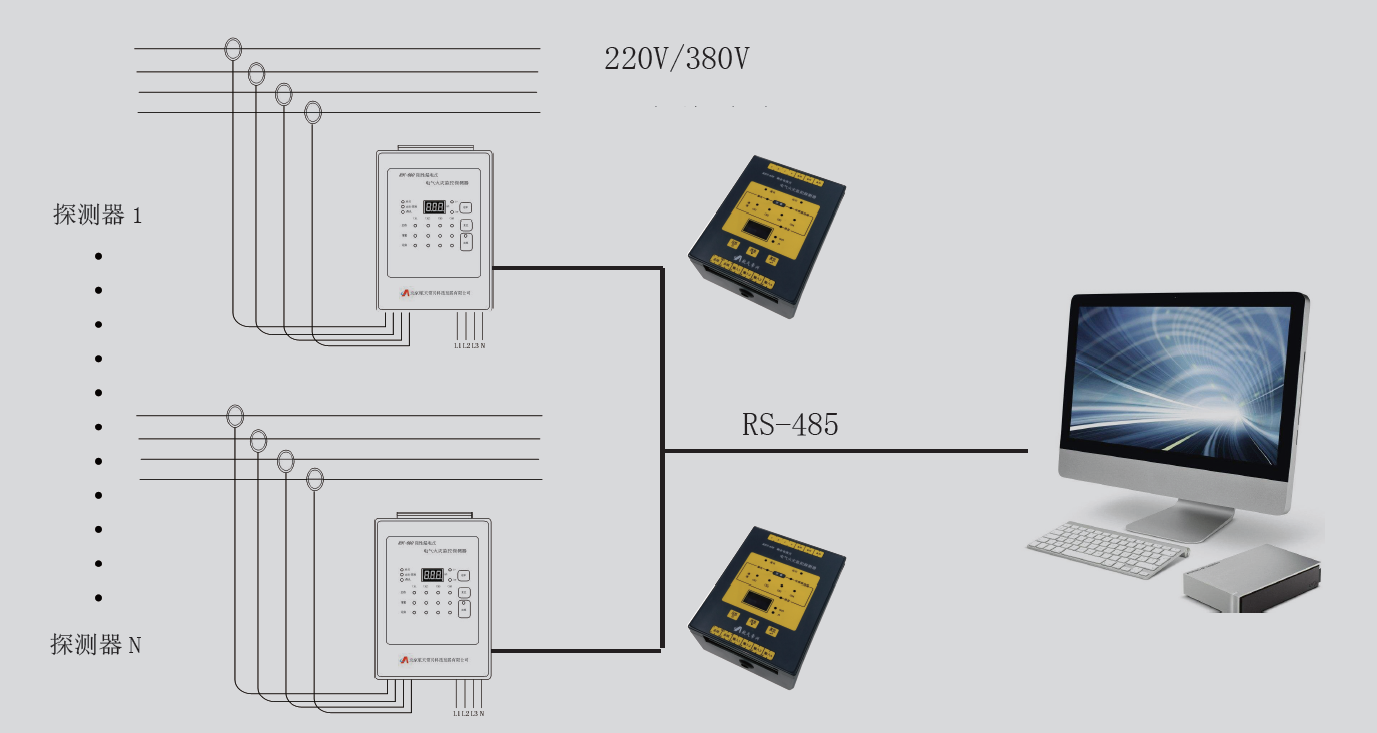

系统构成图

第五节 安装使用场所

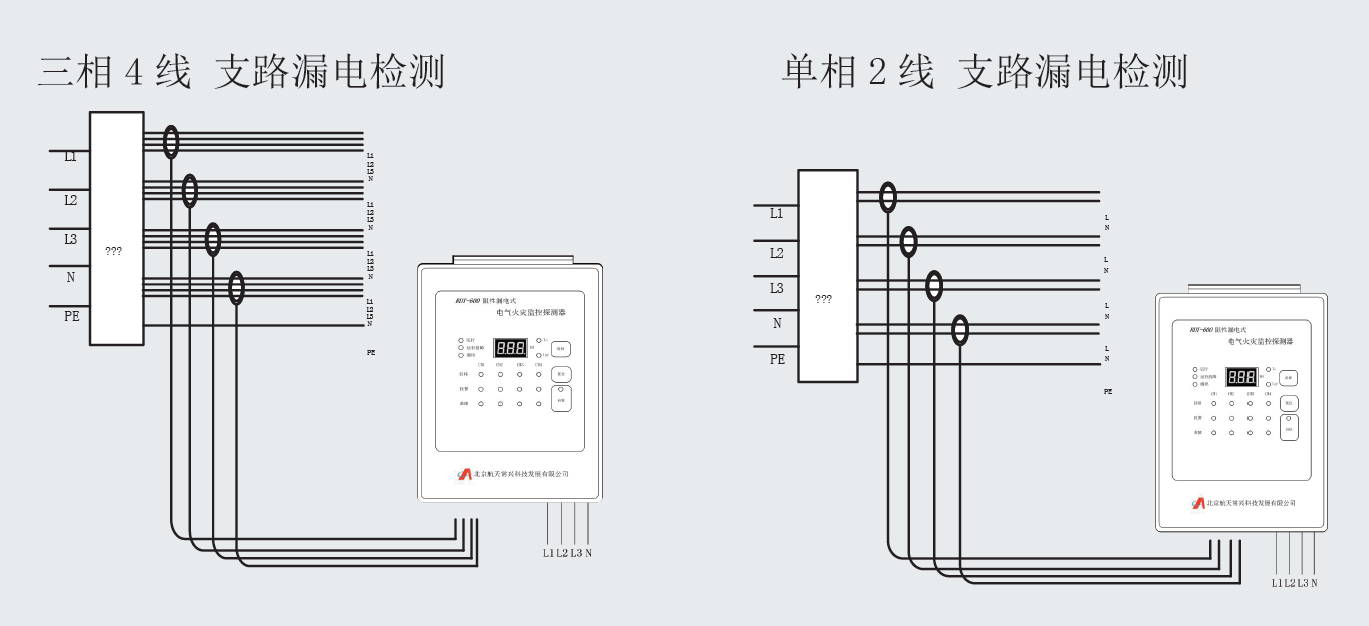

  产品用于在线监测AC380V\220V配电线路的漏电电流，探测器安装在低压配电箱中，监测4条线路的绝缘状态。

本产品特别适合对配电系统绝缘性能要求高、电气火灾防范等级严的单位的配电系统，如：

● 医院，特别是手术室（大于20mA的漏电电流即可对病人造成危害）。

● 石油、石化、煤炭等易燃易爆场所。

● 地铁、机场。

● 人员密集场所，如学校、幼儿园、养老院等。

● 重要文物建筑。

● 特级、一级、二级建筑等。

适用电网TN-S、TN-C-S (重复接地点以后)、TT接地系统
