消防设备电源监控系统

第一节 系统简介

   消防设备电源监控系统用于一般工业与民用建筑中AC220V/380V配电线路中安装的消防设备电源的在线监控，当消防设备电源发生过压、欠压、过流、漏电、缺相等故障时监控系统能立即发出报警信号，可及早发现问题从而避免各种事故的发生。

   消防设备电源监控系统由消防设备电源电压/电流信号传感器、消防设备电源监控器组成。信号传感器用于各种电参数的检测，监控器用于对监测模块的集中监控。二者通过RS485总线相连后构成分散式监测集中式报警的消防设备电源监控系统，如下图所示：

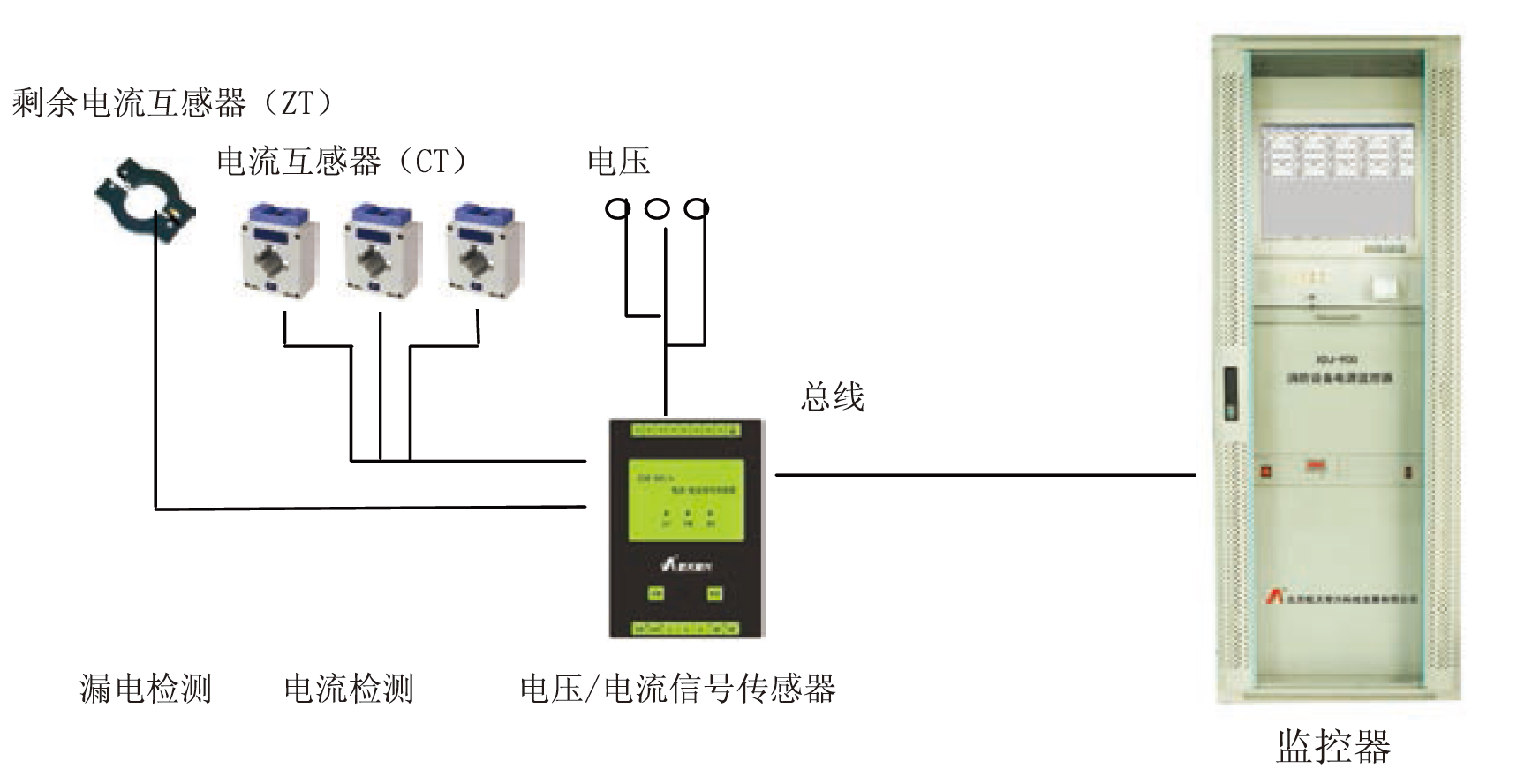

消防电源监控系统组成



   消防设备电源电压/电流信号传感器采用剩余电流互感器（ZT）监测配电线路的漏电电流，采用电流互感器(CT)监测线路中的过线负载电流，同时也监测电路的三项电压值。传感器检测的信息经总线传输至监控器，监控器实时接收各传感器发送的各种信息，并在监控器屏幕上实时显示，监控器具有声光报警、数字显示、数据存储、查询、打印输出、报警信号输出等功能。

   消防设备电源电压/电流信号传感器安装于配电盘或配电柜内，监控器安装于值班室。



第二节 消防设备电源监控器

   ●监控器规格型号表示方法

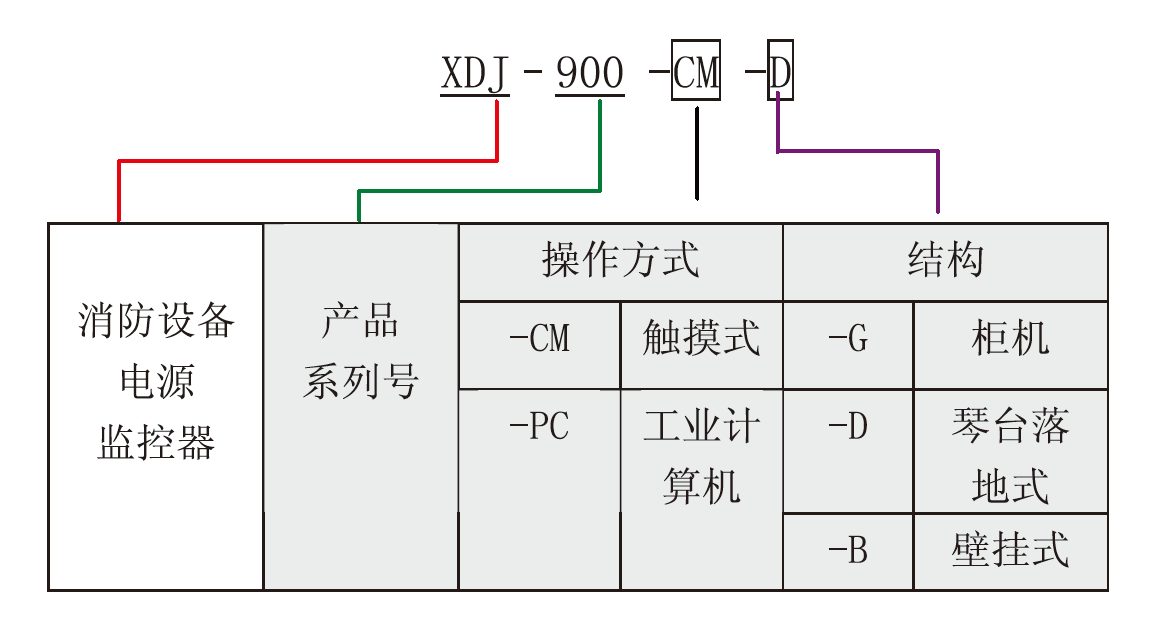

监控器规格型号表示方法

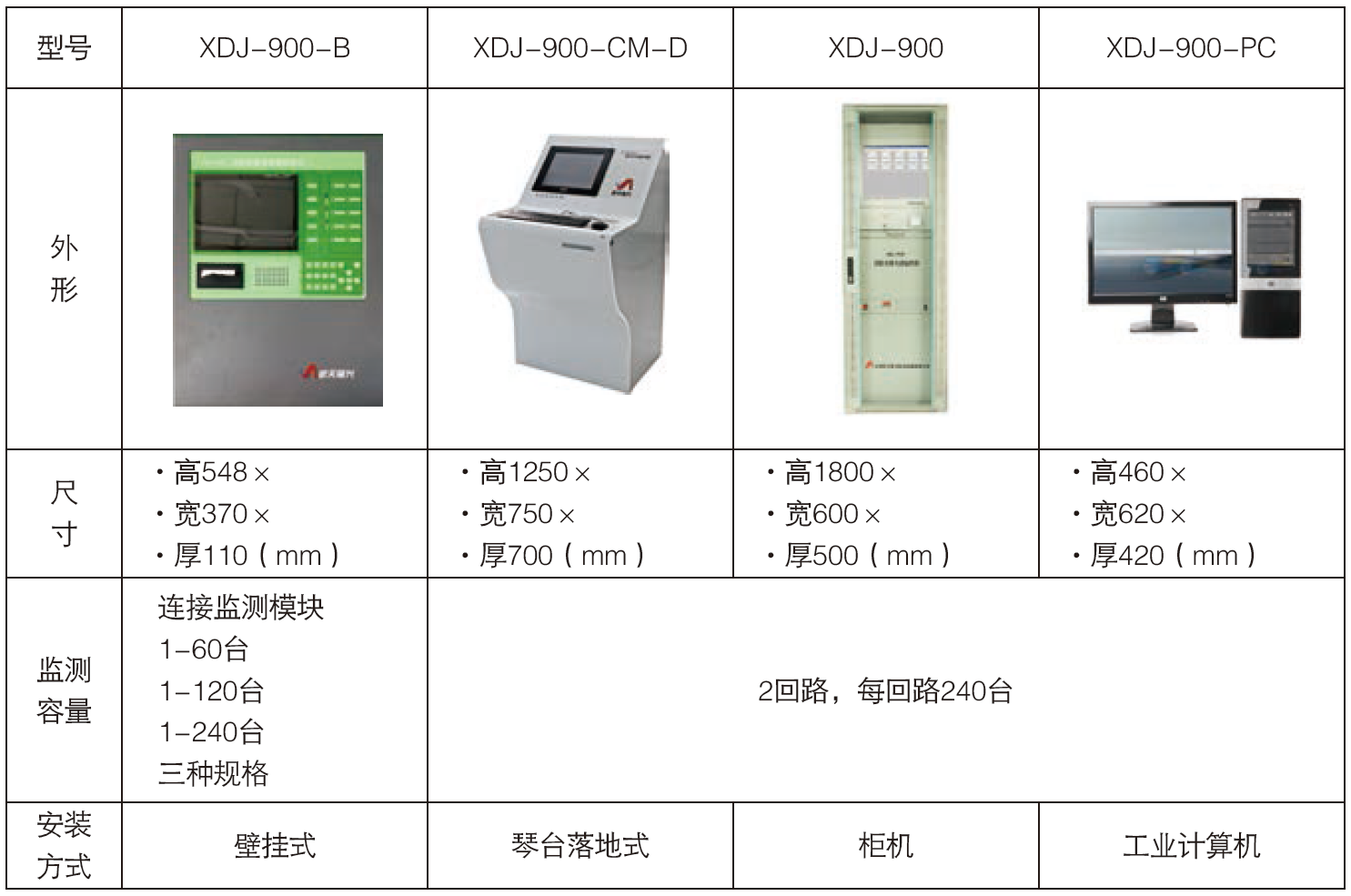

   ●监控器产品一览表

   ●监控器功能

1 报警功能：监控器安装在值班室，以总线方式与多台检测模块相连，接收各检测模块发送的漏电、过流、过压、欠压、缺相等报警信息，报警时发出声光报警信号，报警时间＜30s。

2 故障报警功能：监控器在接收监测模块发送的报警信息同时，也接收监测模块自身的故障信息，当：监测模块运行不正常时显示：

监测模块与监控器之间通讯不正常

监控器的电源电压＞242V及＜175V(过压与欠压)

电池电压＜21.6V（电池故障）

监控器发出故障报警信号，报警时间＜100s

3 报警信息记录、存储、查询功能：监控器能够记录报警的发生时间、类型、参数、并具有查询功能。存储信息容量：＜3000条。

4 打印功能（选配）

5 总线通讯功能。

• 监控器技术参数

1 监测电压：过压（＞110％电压额定值） 欠压（＜85％电压额定值）

2 监测电流：过流（＞160％电流额定值）

3 监测剩余电流：范围5mA-1.0A,检测精度±3％FS,报警值：（80％-100％）*报警设定值

4 电源：AC220V  功耗：100W（标准容量）

5 备用电池：DC24V铅酸电池，容量10AH-65AH

6 绝缘能力：电源端子及其它接线端子与外壳金属部分施加AC2000V 50Hz,一分钟内无异常

7 绝缘电阻：电源端子与外壳金属部分之间绝缘电阻大于50MΩ,其它端子与外壳金属部分之间的绝缘电阻大于20MΩ

8 使用环境：室内安装温度-10℃-40℃，相对湿度＜90％

• 与电压/电流信号传感器（监测模块）通讯

监控器与检测模块通讯采用RS-485总线，具有多个下行通讯接口及一个或多个上行接口，用于将所有的监测模块通讯数据整理汇总后，实时送至监控器。另一方面接收监控器下达的命令，完成对各监测模块的参数整定。下行通讯口：2个RS485，上行通讯口：1个RS485、1个232。每个下行口最大可带72台探测器，与上级监控设备采用A类屏蔽双绞线连接。监测模块把信息以efire协议传给监控器，传送距离＜1.2Km



第三节 消防电源监测模块

   ●监测模块分类

1 交流电压、交流电流监测模块：用于检测配电线路的漏电电流、交流电压、交流电流等

2 交流和直流电压、电流监测模块：用于检测配电线路中的交流电压、交流电流、直流电源、直流电流等

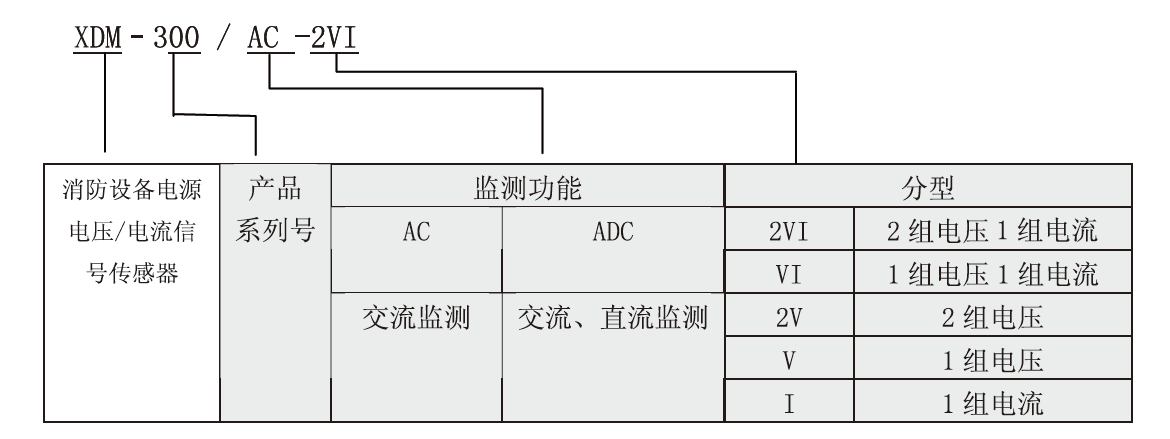

   ●电压/电流信号传感器（监测模块）规格型号表示方法

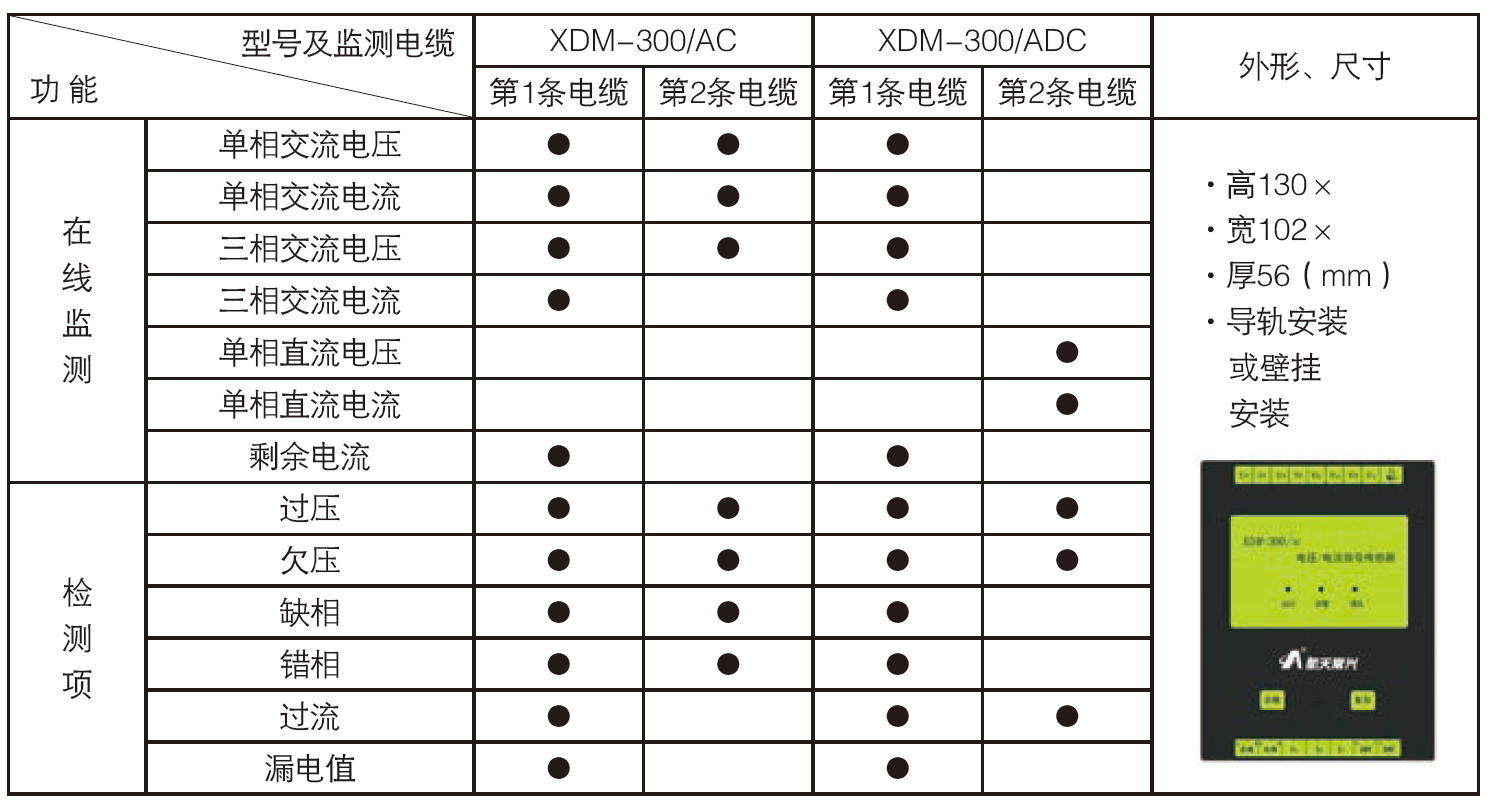

   ●电压/电流信号传感器（监测模块）产品一览表





●电压/电流信号传感器（监测模块）功能

   1 监测报警功能：当被监测的设备电源发生过压、欠压、过流、漏电、缺相等故障时信号传感器立即发出声光报警信号，报警时间：＜60s

   2 故障报警功能：当监控模块发生以下情况时，监控模块发出故障报警信号：

• 监控模块运行不正常
• 监控模块与监控器之间连接线断路、断路
• 故障报警时，信号传感器立即发出声光报警信号，并把信号传给监控器

   3 通讯功能：监测参数通过RS485总线efire协议传给消防设备电源监控器

• 电压/电流信号传感器（监测模块）技术参数

   1 监测电压：过压（＞110％电压额定值） 欠压（＜85％电压额定值）

   2 监测电流：过流（＞160％电流额定值）

   3 监测剩余电流：范围：5mA-1A、检测精度：±3％FS、报警值：（80％-100％）*报警设定值

   4 电源：DC24V,电源来自监控器或专用电源箱。功耗：＜1W

   5 绝缘电阻：电源端子与外壳之间绝缘电阻大于50MΩ,其它端子与外壳之间绝缘电阻大于20MΩ

   6 绝缘能力：电源端子与外壳之间施加AC2000V、50Hz电压，其它端子与外壳之间施加AC500V、50Hz电压，一分钟内无异常

   7 使用环境：室内安装，温度-10℃-40℃，相对湿度90％以下



• 电压/电流信号传感器（监测模块）接线

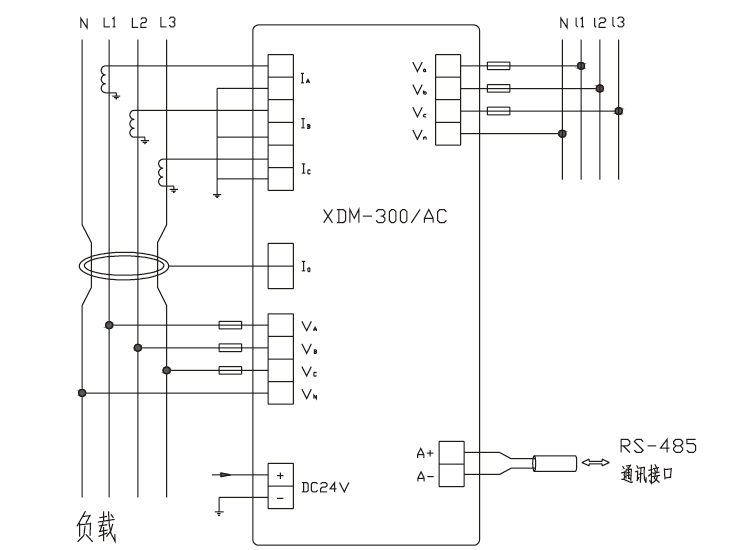

XDM-300/AC监测模块原理接线图

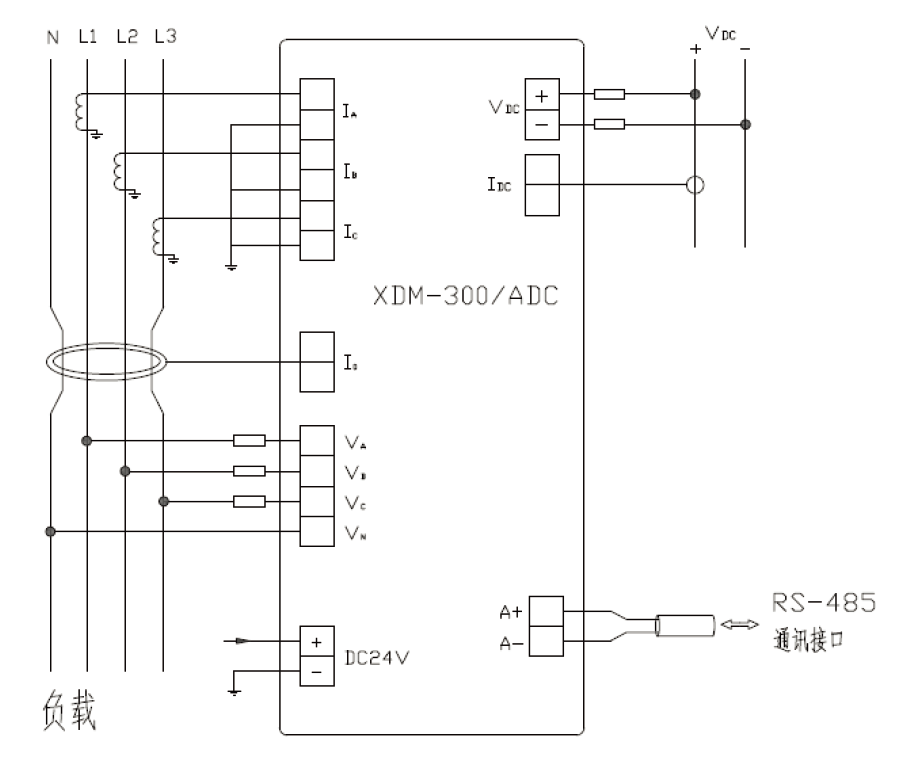

XDM-300/ADC监测模块原理接线图



第四节 系统安装及使用方法

   ●电压/电流信号传感器（监测模块）的安装

监测模块安装于消防配电盘或配电柜内监测配电线路的工作状态

安装监测模块时，根据现场情况可以选用螺钉固定或导轨安装。接线如下图所示：

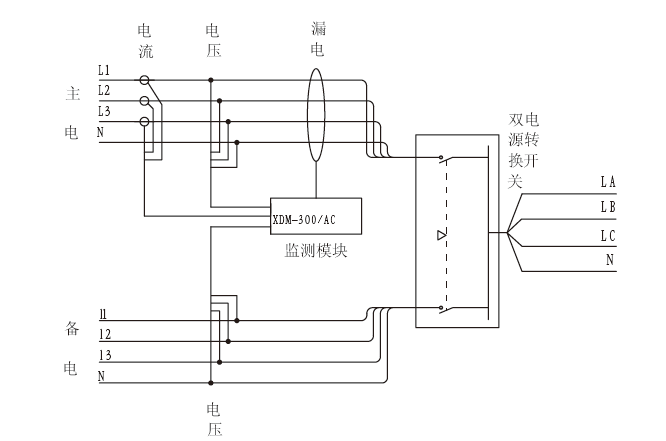

配电盘/柜接线图示意

   图中：☆ 第一条被测电缆的监测内容：

          1  L1、L2、L3三相电压：过压、欠压、缺相、错相等

          2  L1、L2、L3三相电流：过流

3.  漏电监测

☆ 第二条被监测电缆的监测内容：

 1  I1、I2、I3三相电压：过压、欠压、缺相、错相等

• 交流电压信号采取

使用附件中的线夹采取电压信号，把线夹分别夹住L1、L2、L3相线及N线

• 交流电流信号的采取

电流信号取自配电盘、柜中电流互感器的二次侧，即电流互感器次级线直接与监测模块接线端子相连接，配电盘、柜中电流互感器的变比有200:5/500:5/1000:5等，设备出厂时根据实际变比进行设定

• 直流电压信号的采取

使用附件中的线夹采取电压信号，把线夹分别夹住被测直流线的＋、- 级

• 直流电流信号的采取

使用霍尔传感器，把直流电线的一根直接穿过霍尔传感器

• 漏电信号的采取

使用剩余电流互感器采取漏电信号。剩余电流互感器有对插式互感器和贯通式互感器两种，对插式互感器性能好且安装维护方便

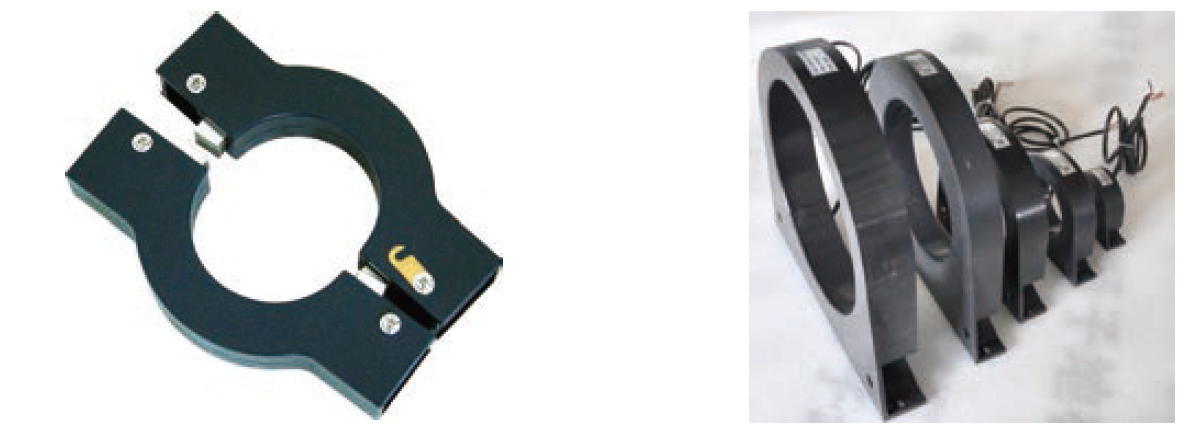

                                          对插式互感器                                                                                              贯通式互感器

• 监控器的安装

按形式及配置不同选择监控器，监控器安装于电工值班室或消防中控室，监测模块与监控器以总线方式相连接，总线应穿管安装

• 消防电源监控系统组成

XDM-300/AC监测模块与XDJ-900监控器连接使用来构成消防设备电源监控系统

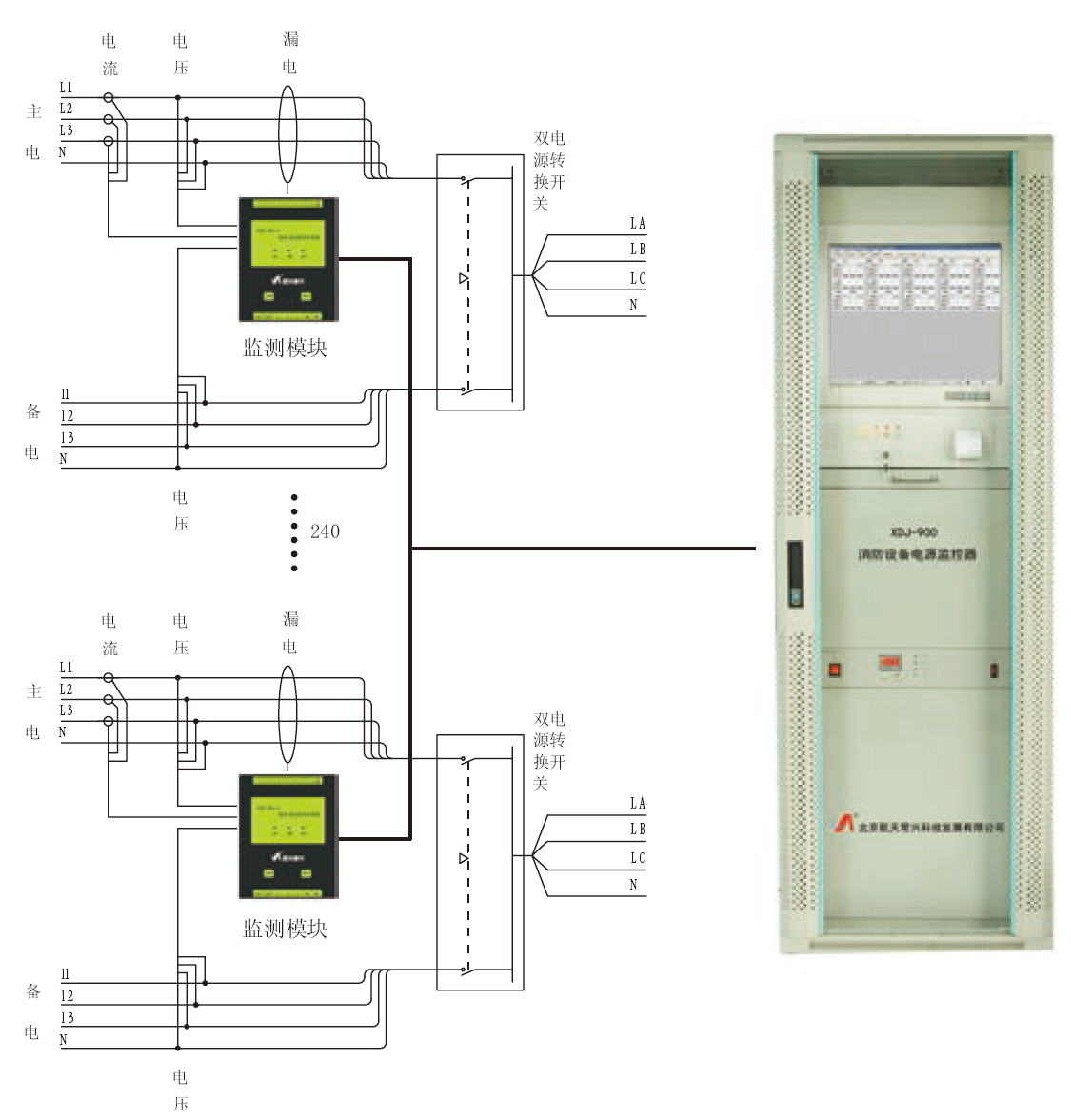

监测模块分别安装于配电盘、箱处，监控器可与480只监测模块相连接，同时监测480路消防配电线路，监控系统的连接如下图所示：

消防电源监控系统组成



第四节 消防设备电源监控系统的设计应用

   ●监测模块的适用范围

   ☆消防负荷电源

   建筑物内为各类消防设备供电的交流或直流电源，包括主电源和备用电源

   ☆正常负荷电源

   重要用电负荷、一级负荷、二级负荷

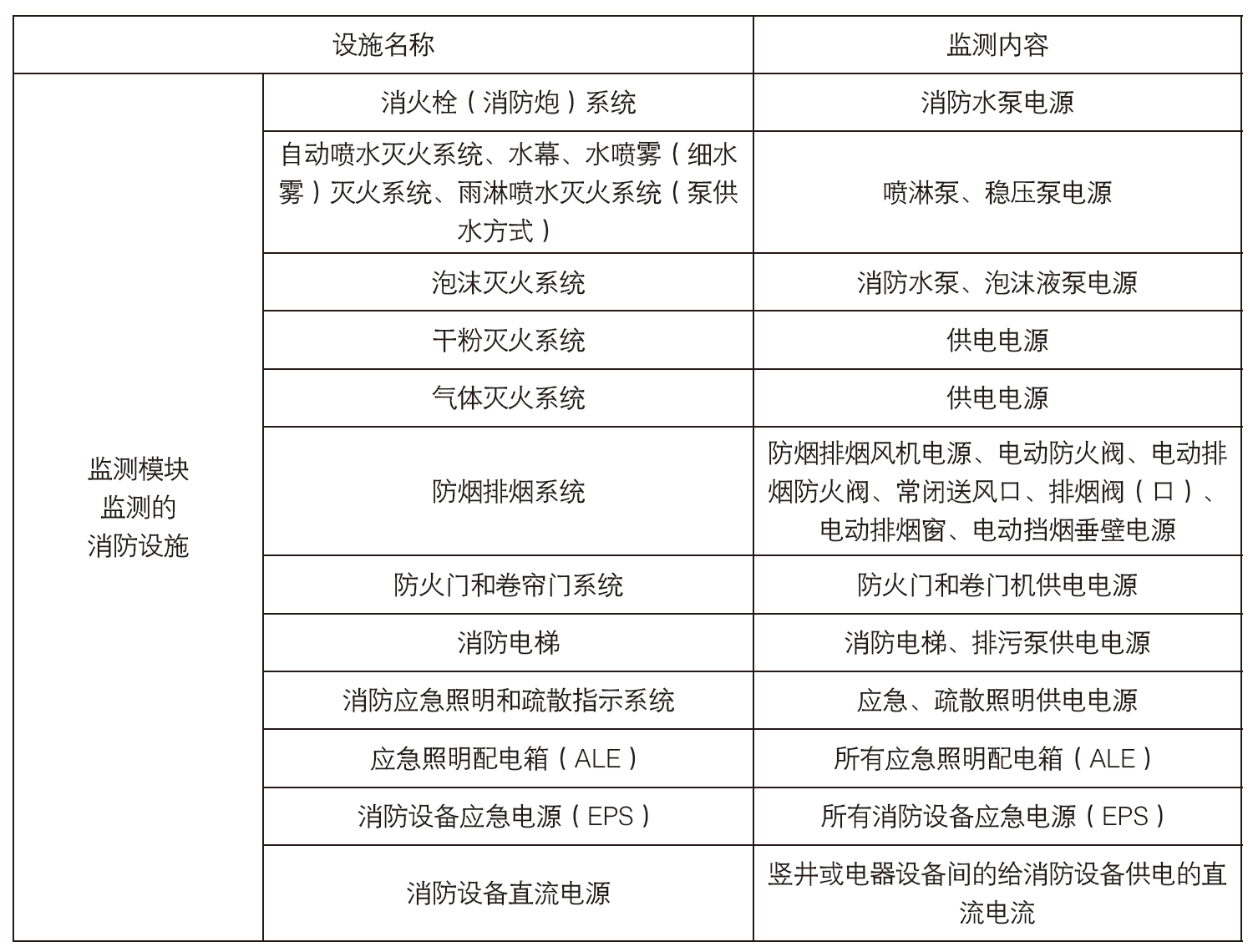

   ●通常消防负荷及监测模块具体设置场所和监测内容如下图所示：

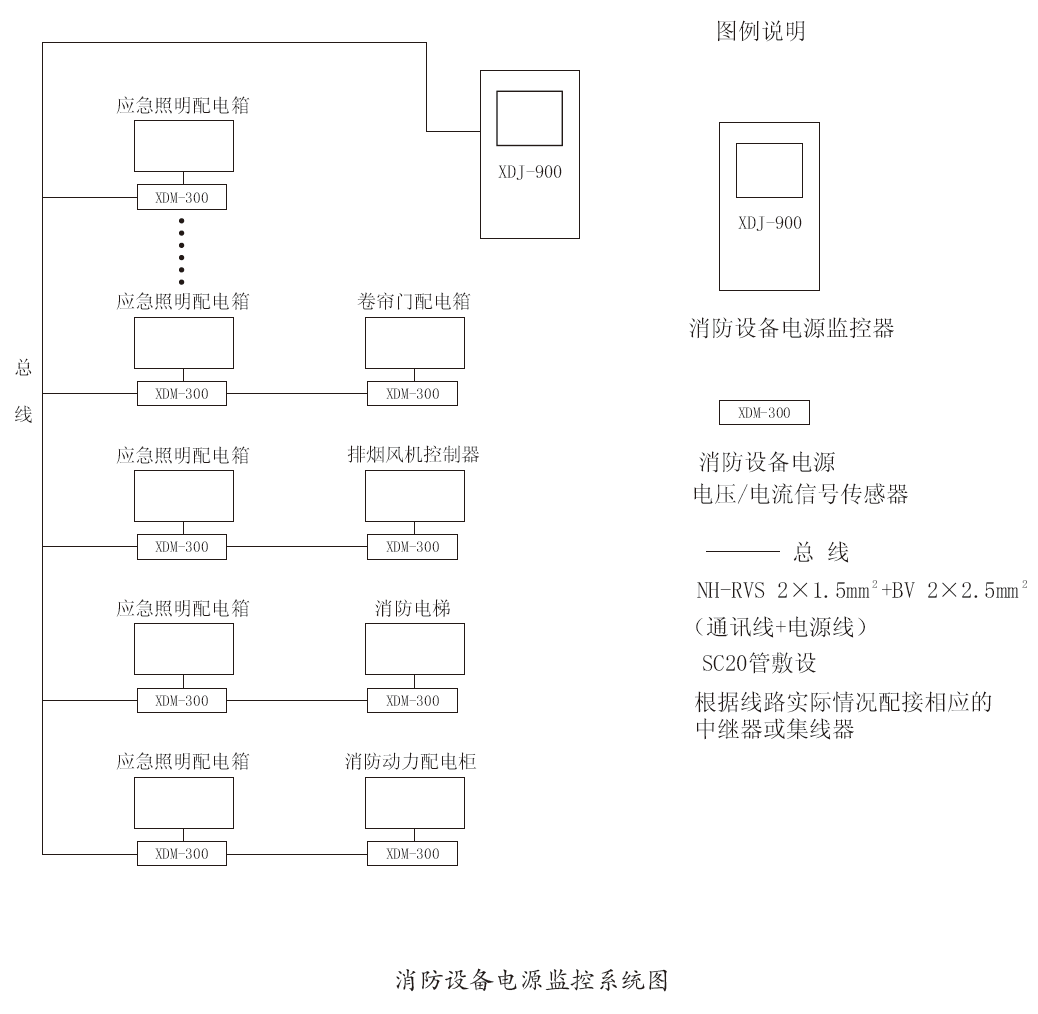

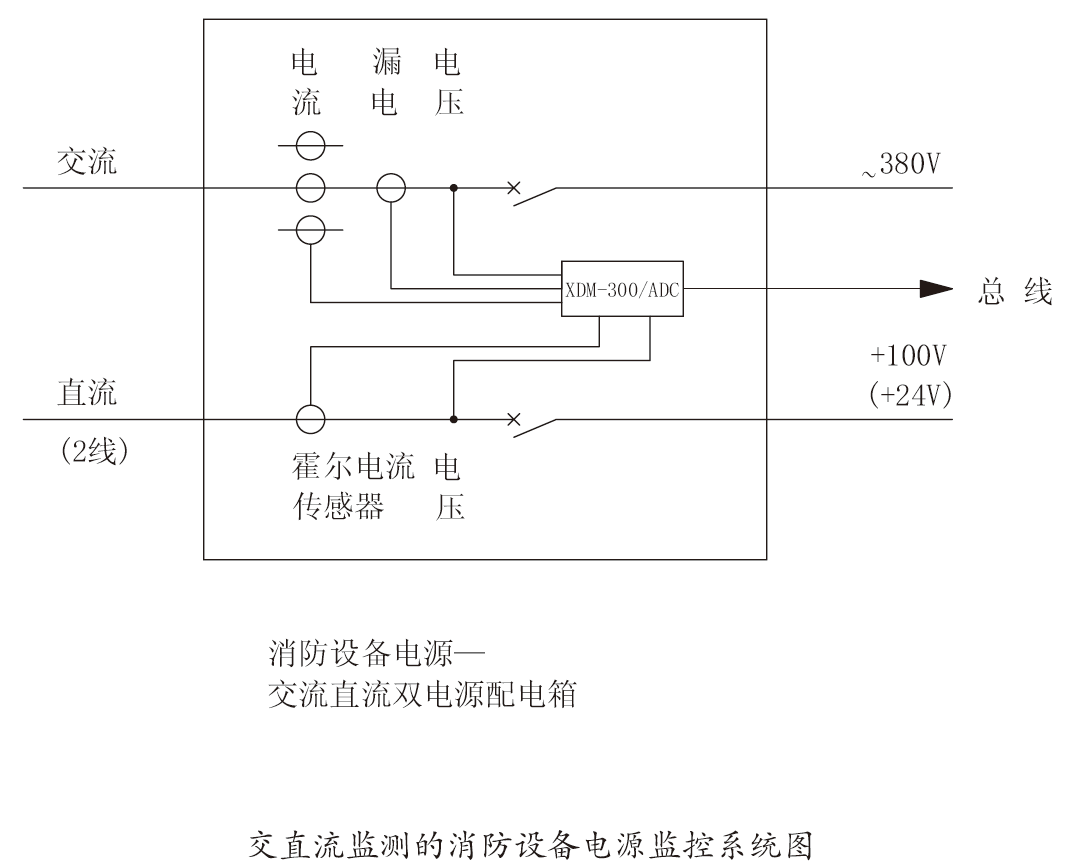

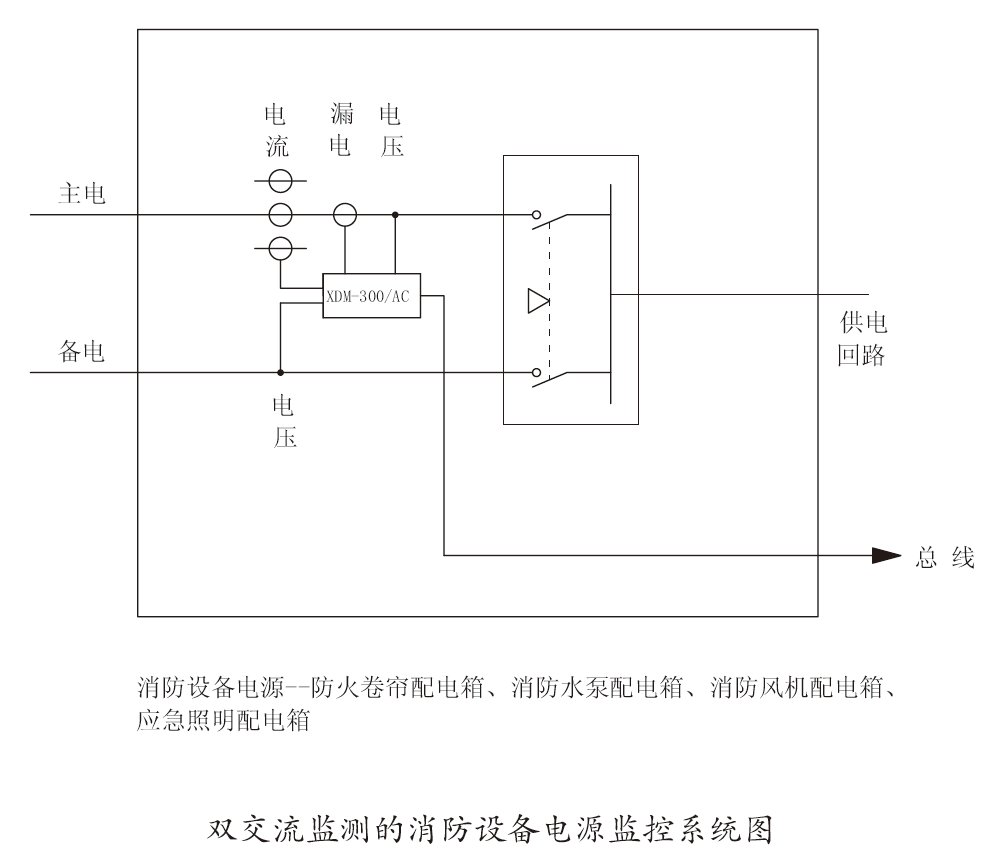

• 消防电源监控系统设计图例
