智慧消防与云平台





第一节  智慧消防云监控平台方案概述



       智慧消防云监控平台，旨在打造一个安全大数据平台，综合利用无线传感、云计算、大数据等技术，对消防设备、设施的运行状态进行智能化感知、识别、定位于跟踪，实现实时、动态的小发信息采集、传递和处理，通过信息处理、数据挖掘和态势分析，将分散在场所内部的各种消防系统（火灾自动报警系统、电气火灾监控系统、消防设备电源监控系统、可燃气体检测系统等）连成网络并共享数据信息。

       具有实时监测、异常报警、故障诊断、数据统计、数据分析、信息推送、自学习更新等功能，从而在消防观念、设备监测及管理理念上彻底改变现有消防行业现状，为防火监督管理、防患于未然和最终灭火救援提供强有力的信息支撑。

       通过手机微信、APP或电脑终端等实现城市远程监控、消防设备设施监测、安全防范及消防值班人员的平台管理等功能。



第二节 智慧消防云监控平台组网方式

       智慧消防云监控平台根据建筑物类型可划分为 两种 不同的组网模式。



智慧消防云监控平台组网方式图



       第一种组网方式：消防自动报警系统＋物联网＋数据管理平台。这种组网方式是针对重点单位建筑物内部中已安装的传统消防监控系统进行联网监控和管理，系统采用公共宽带网络、移动网络、局域网络等多种方式，利用物联网数据传输模块将分散在各建筑物内的消防设备、设施（如火灾报警系统、电气火灾系统、消防水系统等）进行联网，实时采集联网建筑物内的消防设备报警信号、故障信号、图像信息、运行状态等，及时可靠地将信息传输至监控中心，当监控区域发生报警，将通过微信、语音、APP等多种方式推送通知相关负责人。为消防安全主管部门提供一个动态掌控各单位消防安全状态的平台，强化对各单位的消防安全监控及管理，推进火灾隐患的监督整改

       第二种组网方式：独立式消防报警设备＋无线传输网络＋数据管理平台。这种组网方式针对九小场所设计，系统采用无线传输的方式将无线感烟探测器、可燃气体探测器以及独立式电气火灾监控探测器等通过无线网络、家庭宽带、4G/5G移动网络等传输给管理平台。无线感烟探测器、可燃气体探测器和独立式电气火灾监控探测器以及远程消防水压力采集终端、无线远程液位采集终端和智能消火栓等信息通过运营商网络传输到消防云平台，平台对各种上传的数据保存处理并直观显示出来



第三节 智慧消防云监控平台功能介绍

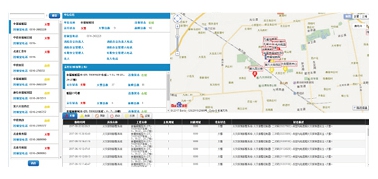

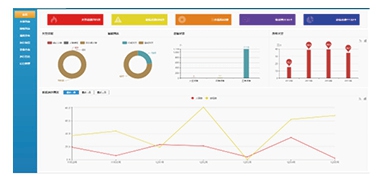

       智慧消防云监控平台可对消防设备设施的状态进行实时监控。



       ◆ 平台能够实现火灾自动报警系统信息（火警、故障、监管、反馈、启动等）实时监测、显示、处理、统计、评估、分析等

       ◆ 电气火灾系统信息（漏电电流、线缆温度）实时监测、显示、处理、统计、评估、分析等

       ◆ 在线防火监测系统信息（烟雾浓度值）实时监测、显示、处理、统计、评估、分析等

       ◆ 消防水系统水压、液位实时监测、显示、统计、评估、分析等

       ◆ 视频监控集成系统：以视频监控局域网为单元的服务器对接方式，连接网域内数字摄像头资源。提供直播、实时画面截取、实时短视频截取等基础功能，可集成百度地图服务和北斗定位服务，可调度相关人群，处置突发事件，可组合消防中控室，视频监控室、LED大屏指挥大厅、指挥车、关联人群微信端、事件现场、无人机观察，实现移动会商能力，快速搭建包含探头直播、GIS和讨论组功能的虚拟会商室，辅助应急事件决策和实施



第四节 智慧消防云监控平台架构部署



       感烟探测器、温度传感器、剩余电流式电气火灾监控探测器、可燃气体探测器、以及消费水设备等前端消防设备监测烟雾浓度、线缆温度以及剩余电流、消防水压液位，通过消防物联网传输模块实时将信息传送至云平台，平台通过专用接口与联网区域监控中心、省市级消防监控中心数据共享，实现多级监管，火灾隐患提前预防、火情及时发现、及时处理。避免因某一级延误而影响火情扑救速度，提高全社会消防监督管理水平，增强火灾救援能力

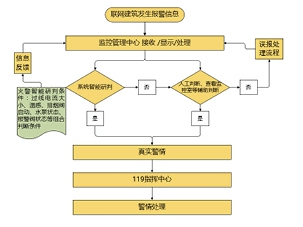

第五节 智慧消防云监控平台工作流程

       联网场所发生火警或故障，通过温度传感器、剩余电流互感器等前端设备监测到的信息，通过传输装置上传至云服务中心，消防部门可通过监控中心以及手机终端获取实时上传的火警信息，及时确认火警真伪，并快速处理。



       无线感烟探测器、可燃气体探测器以及消防水前端探测设备通过2G/NB监测到的烟雾浓度、燃气浓度以及水压液位情况实时传输到消防监控中心，消防监管部门可及时获取警情，有效预防火灾事故发生。

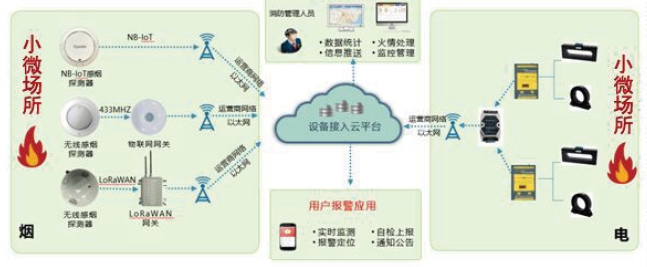

九小场所智能防火示意图

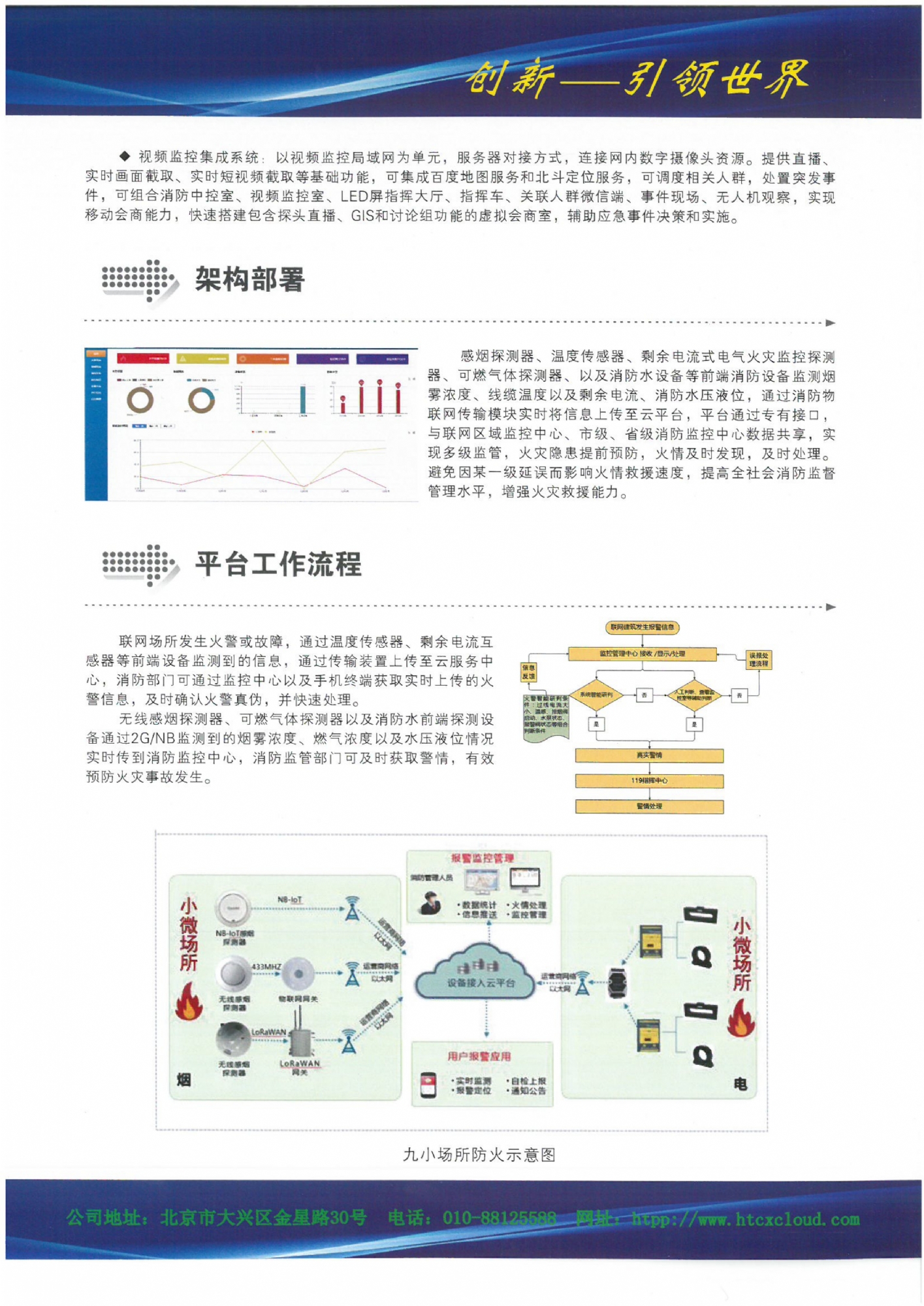

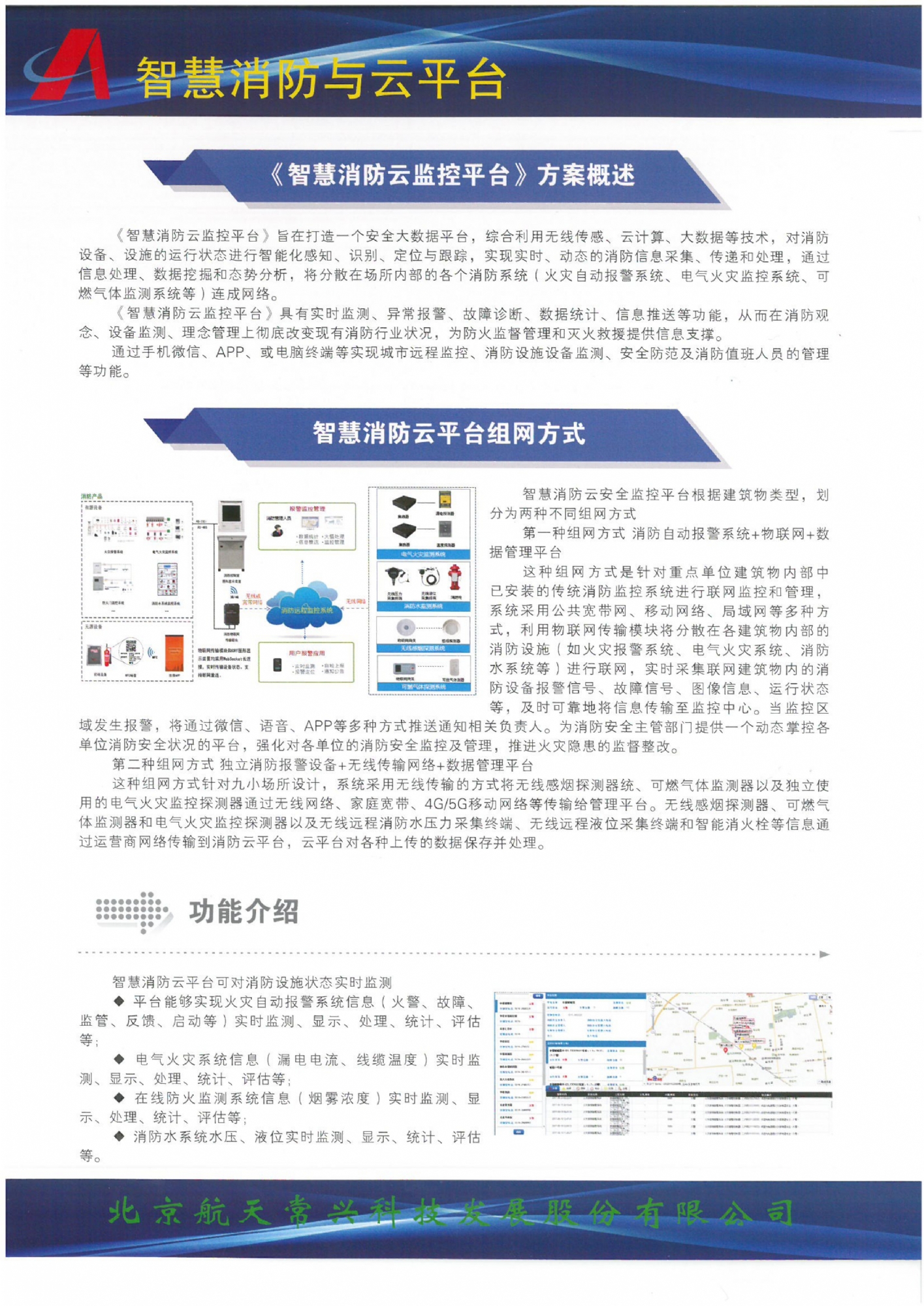

样本如下：
