第五章 测量热解粒子式电气火灾监控探测器

第一节 产品简介

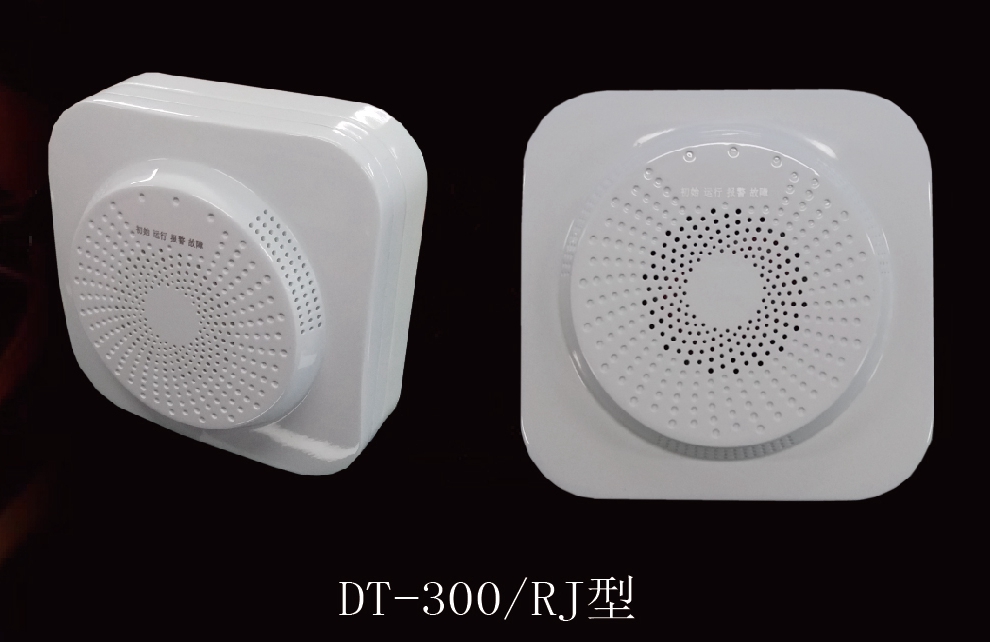

     测量热解粒子式电气火灾监控探测器，主要用于监控被保护区域中的热解粒子变化。其工作原理是：物质在受热时分解出粒子和气体，此种粒子是能够以自由状态存在的最小物质组分。无论何种原因引起的电气火灾，早期都体现为物体发热，释放粒子，气体，产生异味。高、低压配电柜内发生的电气故障主要的发热体是线缆、负荷开关和保护电器，在配电柜内发热分解出的粒子主要是烟粒子和气体分子。DT-300/RJ测量热解粒子式电气火灾监控探测器能够监控聚氯乙烯绝缘电缆、铅酸电池、断路器、负荷开关等用电设备过热分解产生粒子和气体的浓度，在视觉可见烟雾产生之前实施报警，判断绝缘体发热，实现电气火灾的极早期监控，防患于未然。产品外观如下图：

第二节 技术特点

     DT-300/RJ热解粒子式电气火灾监控探测器集三种传感技术复合、具备七类监测参数准确监测；通过多种参数动态权重算法，准确屏蔽各种干扰因素导致的误报警；将多参数曲线关系回传，可通过航天常兴物联网云服务平台实现远程算法及程序升级。

第三节 应用价值

针对电气火灾系统其它类型的探测器来比较，可避免以下弊端：

    1）剩余电流式电气火灾监控探测器只能检测线路剩余电流，如果非漏电因素导致的起火将无法报警通知；

    2）测温式电气火灾监控探测器是通过接触式热传导器件监控配电柜内头处的温度变化， 当接头过多时，测温式电气火灾监控探测器因设置复杂而不适用；

    3）感烟探测器包括离子感烟火灾探测器、光电感烟火灾探测器、红外光束火灾探测器以及高灵敏度的吸气式感烟火灾探测器，这些感烟探测器探测的均是烟雾粒子，容易受到灰尘的干扰，而配电柜恰是一个容易堆积灰尘的场所，利用这些感烟探测器进行配电柜电气火灾监控时最大的问题是易引起误报。

第四节 场景分析

初期解聚主要挥发的有水汽、多种C-H链物、氯乙烯、增塑剂挥发及一些有毒气体

第五节 技术参数

● 工作电压：DC24V 宽压范围DC18-30V                                 ● 工作电流：35mA ±5mA

● 工作湿度：≤95%RH                                                               ● 环境温度：-10℃-55℃

● 电磁兼容：依据国家标准GB16838                                    ● 报警阈值：0-2000热解粒子单位等级

● 检测气体：碳氢链化合物气体（PVC材质线缆及电气装置）    ● 通讯方式：RS485  总线通讯≤1.5km

第六节 安装方式及外形尺寸

第七节 应用场所

   高压配电柜、低压配电柜、输电开关柜、服务器机柜、发电机柜等相对封闭场所。
